Беспроводная система контроля нагрузки на ось eCargosens

УСТАНАВЛИВАЕТСЯ НА ПНЕВМАТИЧЕСКУЮ ПОДВЕСКУ

Применяется для отслеживания и фиксации нагрузки на оси транспортного средства.

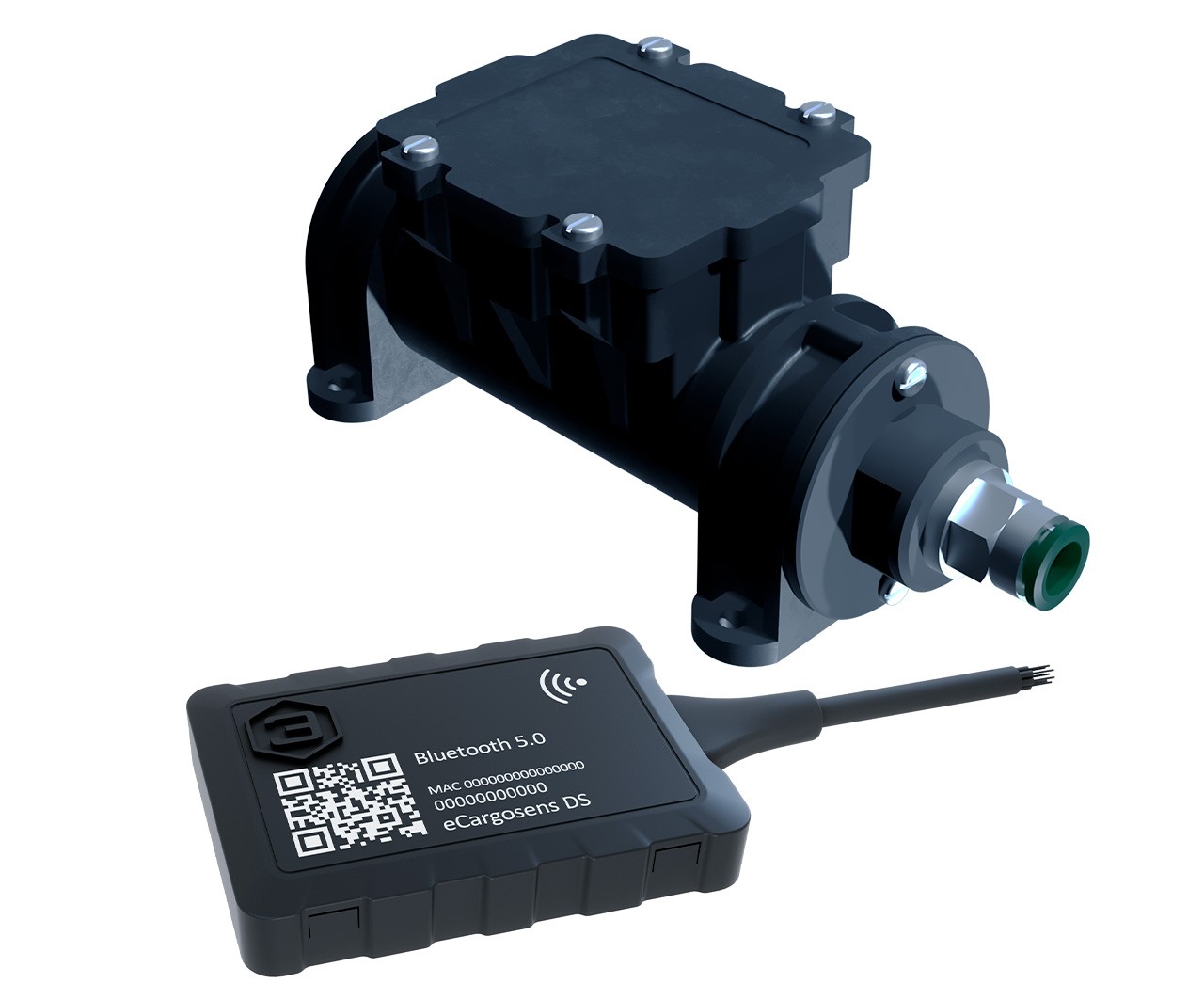

eCargosens – это система из нескольких измерительных блоков датчиков давления и кабинного блока.

• Окупаемость системы за 1 рейс.
• Экономия на штрафах от 250 тысяч рублей за одно нарушение.

Какие задачи решает eCargosens?

• Помогает избежать штрафов за перегруз
• Настраивает эффективную бухгалтерию на основе показателя «тонна-километр»
• Избавляет от «левых» рейсов и занижения веса отправителем
• Гарантирует безопасность
• Помогает рассчитать и распланировать техническое обслуживание

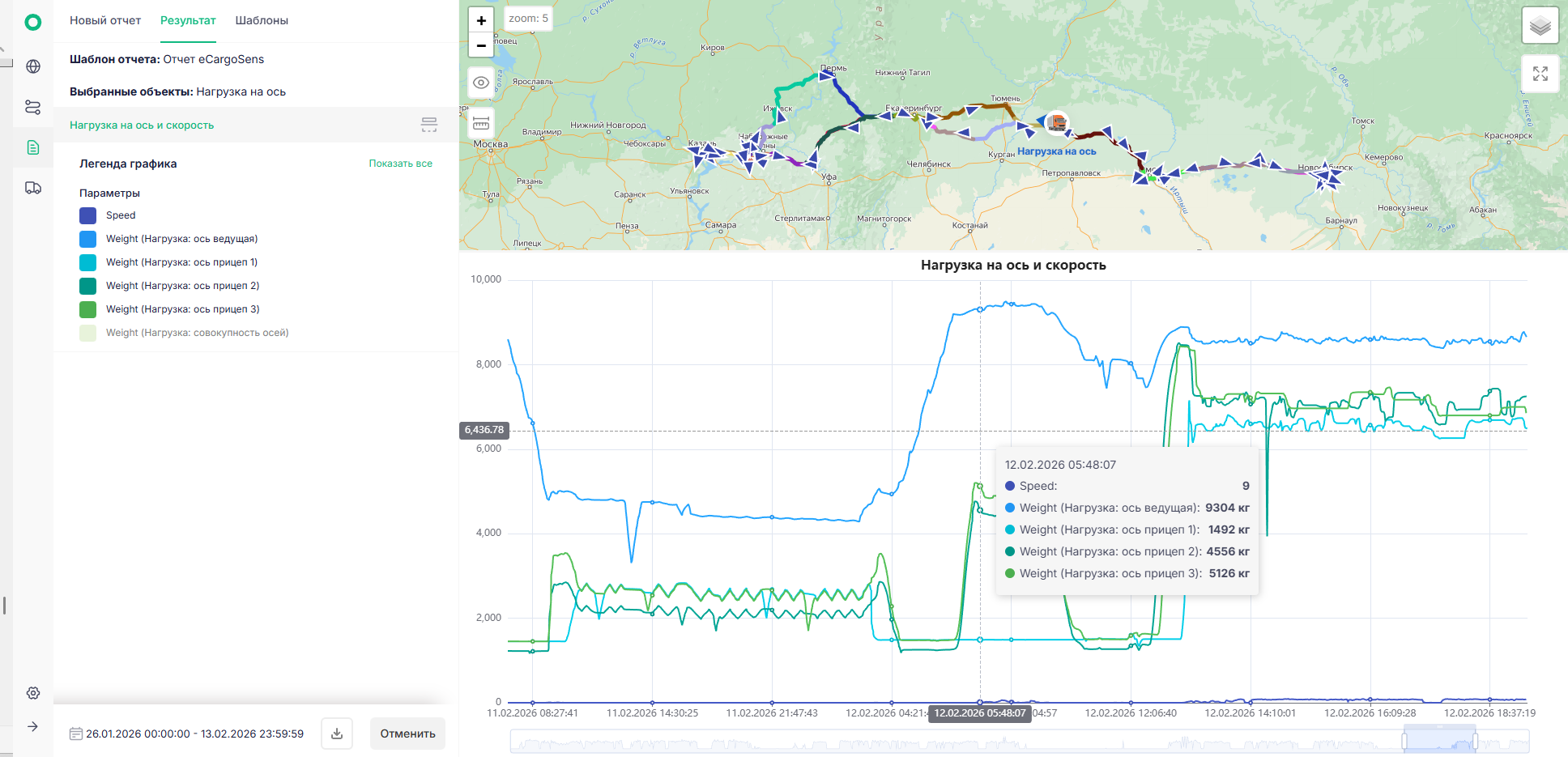

Удобная визуализация данных

Смотрите данные с реального грузовика — прямо сейчас

Подключитесь к настоящему автомобилю с установленным датчиком нагрузки на ось eCargosens — и посмотрите его работу в режиме реального времени:

• текущую нагрузку на каждую ось
• координаты и маршрут движения
• историю перемещений
• формирование и выгрузку отчетов

Основные преимущества:

• Антивандальность
  Инновационная технология передачи данных — Bluetooth 5.0 Long Range. Нет проводов — нет проблемы разрыва кабеля
• Быстрая установка
  Отсутствие проводов существенно облегчает и ускоряет процесс интеграции и эксплуатации системы

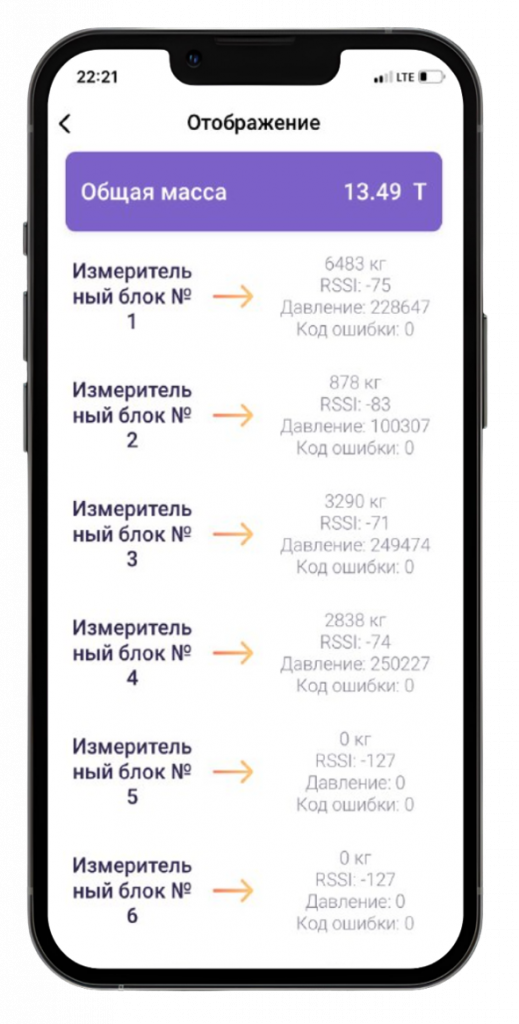

• Все данные в вашем телефоне
  Управление системой при помощи удобного мобильного приложения
• Широкая интегративность
  Возможность подключения к любой системе мониторинга
• Нет вмешательства в систему
  Гарантия на ТС не снимается при установке датчиков

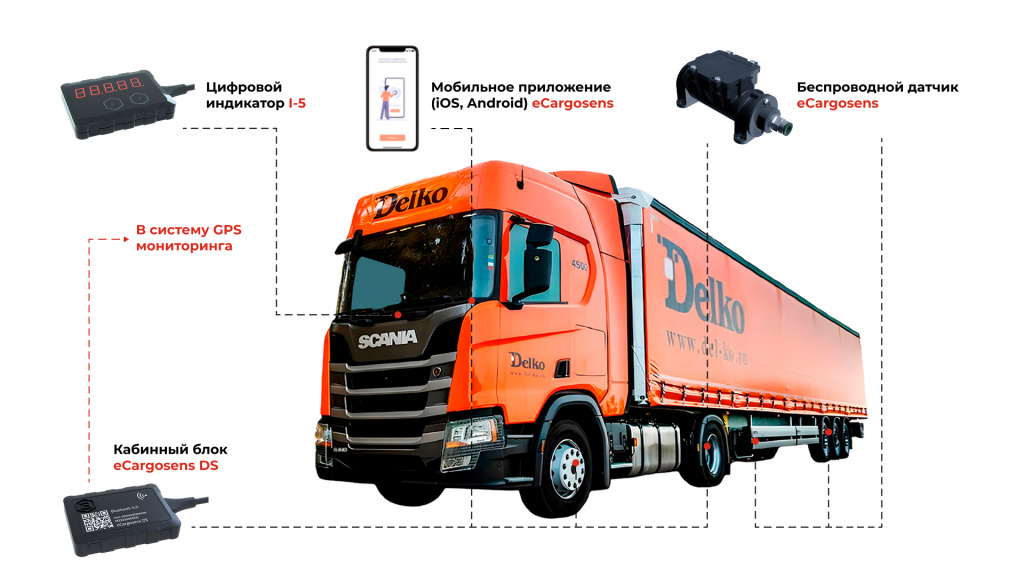

Как это работает?

• Устанавливаем датчики
  На один пневмоконтур устанавливается по одному беспроводному датчику давления
• Устанавливаем кабинный блок
  Кабинный блок устанавливается в кабине или, при необходимости, на раме тягача. Он служит для сбора данных от датчиков давления, их передаче в приложение для водителя и в систему мониторинга через навигационный терминал.
• Передаем данные в систему мониторинга
  Датчики подключаются к кабинному блоку по Bluetooth 5.0. Кабинный блок подключается к навигационному терминалу по интерфейсу RS-485.

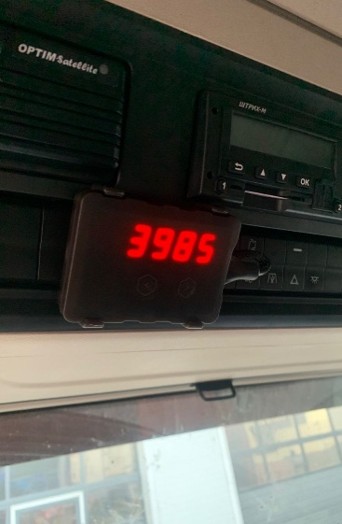

• При необходимости — данные на дисплее
  Опционально при необходимости в кабину можно добавить цифровой индикатор для быстрого получения данных на дисплее

Технические характеристики

Датчик нагрузки на ось eCargosens

Рабочий диапазон измерения абсолютного давления, атм (Па)	От 0 до 10 (От 0 до 106 )
Суммарная приведенная погрешность измерения в рабочем диапазоне, не более, %	1%
Емкость элемента питания при температуре использования 20 °С, мАч	9000
Время работы блока от одного комплекта элементов питания при 20 °С, не менее, лет	3
Напряжение элемента питания, В	3,3 … 3,6
Средний потребляемый ток, не более, мкА	300
Стандарт Bluetooth	Bluetooth Low Energy 5 LR(coded PHY), peripherial (advertising, connection)
Чувствительность приёмника / мощность передатчика, дБм	-96 / 8
Диапазон рабочих частот, ГГц	2,402 … 2,480
Максимальная дальность действия Bluetooth (Long Range) на открытом пространстве без преград, м	200
Протокол обмена с мобильными устройствами	Escort eCargosens
Степень защиты, обеспечиваемая оболочкой	IP68
Условия эксплуатации: – температура окружающей среды, ° С – предельная температура окружающей среды, °С – атмосферное давление, кПа	от – 45 до + 50 от – 50 до 85 от 84 до 106,7
Габариты, мм, не более	138х61х59
Масса, кг, не более	0,52

Кабинный блок eCargosens DS

Напряжение питания, В	От 9 до 36
Потребляемый ток, не более мА	100
1) Интерфейс работы с трекером 2) Протокол обмена данными 3) Скорость обмена данными, bps	1) RS-485 2) LLS 3) 19200
1) Интерфейс работы с беспроводным датчиком нагрузки на ось eCargosens и мобильным устройством 2) Протокол обмена данными	1) Bluetooth LE (BLE) 2) Escort eCargosens
Стандарт Bluetooth	Bluetooth Low Energy 5 LR coded PHY (connection – central) Bluetooth Low Energy 4 (connection, advertising)
Чувствительность приёмника / мощность передатчика, дБм	-96 / 8
Диапазон рабочих частот, ГГц	От 2,402 до 2,480
Количество опрашиваемых беспроводных датчиков нагрузки на ось eCargosens	До 10
Степень защиты оболочки по ГОСТ 14254	IP54
Защита от поражения электрическим током по ГОСТ 12.2.007.0	класс III
Условия эксплуатации: – температура окружающей среды, ° С – предельная температура окружающей среды, °С – атмосферное давление, кПа	От минус 40 до плюс 50 От минус 40 до плюс 85 От 84 до 106,7
Габариты, мм, не более	430х64х16
Масса, не более кг	0,2
